Akú úlohu zohrávajú rybie skrutky v koľajových spojoch?
Nov 06, 2025

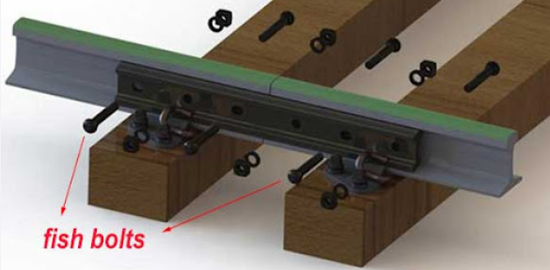

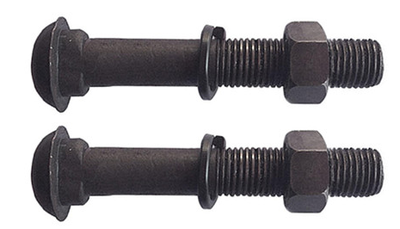

Rybie skrutkyupevnite tyče spojov koľajníc (tiež známe ako rybie platne) na konce dvoch oceľových koľajníc, čím sa spoja a spoj sa zaistí. Ich primárnou úlohou je udržiavať geometriu trate, prenášať zaťaženie prechádzajúcich vlakov na obe koľajnice a zabezpečiť stabilitu a bezpečnosť trate. Oválny- tvar hrdla na hlave skrutky bráni jej otáčaniu, čo umožňuje jej bezpečné utiahnutie pomocou matice a pružinovej podložky.
Kľúčové úlohy svorníkov
Bezpečné pripojenie:Rybie skrutky spolu s rybími doskami držia konce dvoch koľajníc spolu, aby vytvorili jednu súvislú dráhu.
Prenos zaťaženia:Pomáhajú rovnomerne rozložiť obrovskú váhu prechádzajúcich vlakov cez dve spojené koľajnice, čím zabraňujú nadmernému namáhaniu spoja.
Stabilita trate:Tým, že sú koľajnice bezpečne vyrovnané, zachovávajú si správny rozstup a výšku, čo je kľúčové pre hladkú a bezpečnú jazdu.
Zabránenie pohybu:Oválne hrdlo skrutky v kombinácii s maticou a pružinovou podložkou zabraňuje uvoľneniu spojenia v dôsledku vibrácií, ktoré by mohli viesť k poruche koľaje.
Umožnenie rozšírenia:Rybia skrutka prechádza eliptickým otvorom v doske na ryby, ktorý poskytuje malý priestor na rozťahovanie a zmršťovanie koľajníc pri zmenách teploty bez ohýbania.
Špecifikácie a rozmery Fish Bolt Size
| Typ | Rozmer | Hmotnosť (kg) |
| HS26/55 | M22 ×55/40 Matica M22/H22/S39 | 0.45 |
| HS26/65 | M22 ×65/45 Matica M22/H22/S39 | 0.475 |
| HS26/90 | M22 ×90/45 Matica M22/H22/S39 | 0.549 |
| HS32/55 | M22 ×55/40 Matica M22/H22/S39 | 0.469 |
| HS32/65 | M22 ×65/45 Matica M22/H22/S39 | 0.503 |
| HS32/90 | M22 ×90/45 | 0.577 |
Typy železničných skrutiek pre stavbu železníc

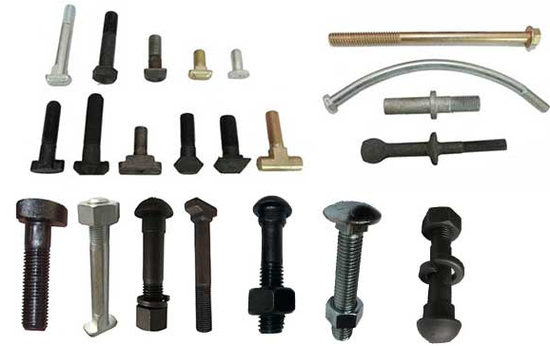

Železničné skrutky možno rozdeliť do niekoľkých typov, ako napríklad železničná skrutka s gombíkovou hlavou s oválnym krkom, železničná skrutka s diamantovým krkom, železničná skrutka NF F50-008, rybia skrutka, železničná skrutka ruského štandardu, svorková skrutka, svorková skrutka a vložená skrutka pre Rusko, kotviaca skrutka, svorka T-skrutky a iné špeciálne železničné skrutky atď.
Rybia skrutka patrí do série koľajnicových skrutiek alebo koľajnicových skrutiek, ktoré sa používajú na upevnenie 2 spojov rybích platní na 2 koľajnice, GNEE RAIL vyrábajú rybie skrutky s použitím vysoko kvalitných oceľových materiálov, ako je Q235, 45#, 40Cr, 20Mntib, dokonca aj nehrdzavejúca oceľ, okrem iného pokrýva medzinárodné normy podľa BS, ASTM a DIN.
